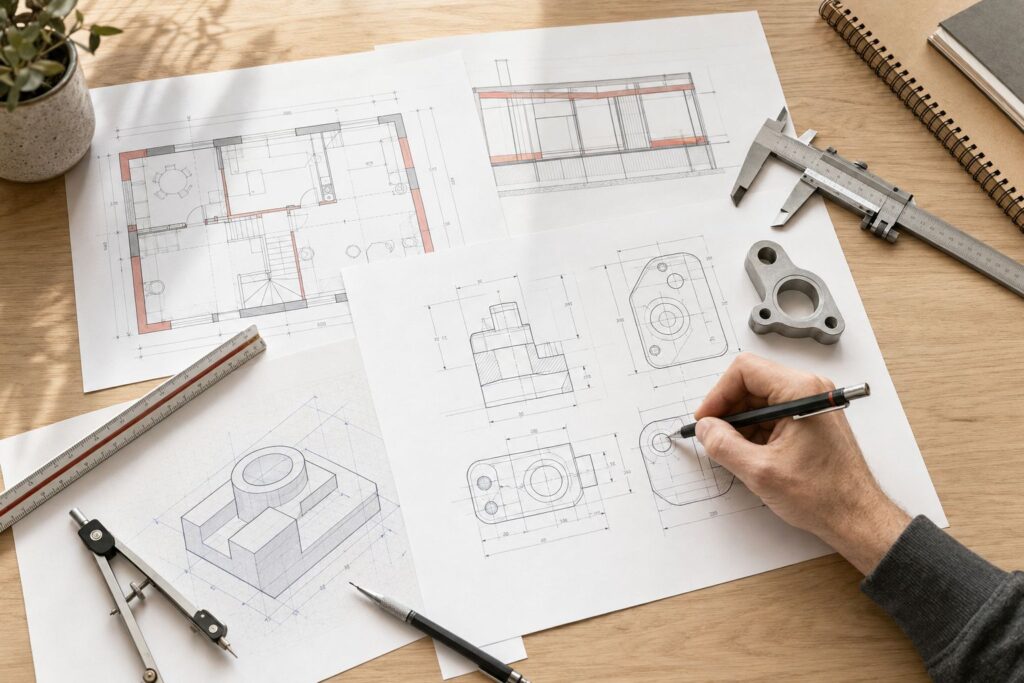

En teknisk tegning er en form for tegning, der viser dimensioner, specifikationer og detaljer om et objekt eller en konstruktion. Tekniske tegninger kan være håndtegnede eller computer-genererede og kan bruges til at kommunikere design, dimensioner og specifikationer til andre involverede i en konstruktion, produktion eller designproces.
Hvad benyttes tekniske tegninger til?
Tekniske tegninger kan bruges til en række forskellige formål. For eksempel kan de bruges i arkitektur og ingeniørarbejde for at planlægge og evaluere bygningsdesign og funktion samt til at kommunikere designidéer til klienter, entreprenører og håndværkere. De bruges også i produktionen for at sikre, at et produkt er præcist og opfylder alle krav og specifikationer.
Nogle eksempler på tekniske tegninger inkluderer plantegninger, snittegninger, opstillinger og detaljerede tegninger af maskiner eller mekaniske systemer. Tekniske tegninger kan også indeholde detaljerede noter og specifikationer om materialer, farver, overfladebehandlinger og andre relevante detaljer.
Hvad er en arkitekttegning?
En arkitekttegning er en teknisk tegning, der viser detaljerne i en bygning eller en bygningssammensætning. Denne type tegning er typisk lavet af en arkitekt, ingeniør eller bygningskonstruktør og bruges til at kommunikere designet af en bygning til kunder, entreprenører og andre, der er involveret i bygningsprocessen.
Arkitekttegninger kan fx indeholde detaljer om alt fra grundplan og snit til facader, materialer og farver. De kan også omfatte specifikationer for strukturelle elementer, såsom søjler, bjælker og trapper, samt oplysninger om VVS-, elektriske og mekaniske systemer.
Arkitekttegninger er et vigtigt værktøj i bygningsprocessen og bruges også til at sikre, at bygningen opfylder alle krav og specifikationer, der er nødvendige for at bygge en sikker og funktionel struktur.
Hvad er forskellen på arkitekttegninger og teknisk tegning?
Arkitekttegninger er en underkategori af tekniske tegninger, men de to bruges forskelligt.
Arkitekttegninger viser typisk et overblik over bygningens plan og layout, herunder placeringen af vægge, døre, vinduer og andre vigtige elementer. Arkitekttegninger kan også indeholde detaljer om bygningens eksteriør, landskabsdesign og andre funktionelle og æstetiske elementer.
Tekniske tegninger derimod dækker et bredere felt, fra ingeniørarbejde og produktion til bygningsdesign. Tekniske tegninger kan omfatte detaljerede oplysninger om maskiner, mekaniske systemer, produktdesign og mere.
Mens arkitekttegninger normalt er mere fokuseret på æstetik og funktion af bygninger, er tekniske tegninger mere fokuseret på teknisk præcision og nøjagtighed af produktdesign og konstruktion. Begge typer tegninger kan være håndtegnede eller computer-genererede, og begge bruges til at kommunikere vigtige oplysninger om design, dimensioner og specifikationer.
Plan: Hvad er en plantegning?
En plantegning (på engelsk kaldet floor plan) er en teknisk tegning af en bygning eller et rum, set fra oven – typisk skåret ca. en meter over gulvet, så loft og detaljer over denne højde er skåret væk. Den opmærksomme læser, vil derfor kunne påstå, at en plantegning i virkeligheden er en vandret snittegning.
Målene i en plantegning er angivet som en brøk af den endelige størrelse på bygningen. fx 1:100 (udtales en til hundrede).
En plantegning viser normalt dimensioner af rummet, inklusive vægge, døre, vinduer og andre strukturelle elementer. Det kan også indeholde oplysninger om møbler, inventar og andre genstande, der vil blive placeret i rummet.
Plantegninger kan bruges til at visualisere, hvordan en bygning eller et rum vil se ud, og hvordan det vil fungere, når det er færdigt. De bruges også til at planlægge ruminddeling, møblering og placering af tekniske installationer som VVS- og el-systemer.
Plantegninger er en vigtig del af bygningsdesignprocessen og bruges både af arkitekter og bygningsentreprenører, såvel som af kunder, der ønsker at få en bedre forståelse af deres projekt.
Tip: En plantegning er i virkeligheden et vandret snit, som man typisk lægger i højde med vinduer, så disse også kommer med. Det er dog ikke alle der tager det bogstaveligt, så hvis du modtager en plantegning og er i tvivl om hvor snittet er lagt, er det bedst at spørge udføreren.
Snit: Hvad er en snittegning?

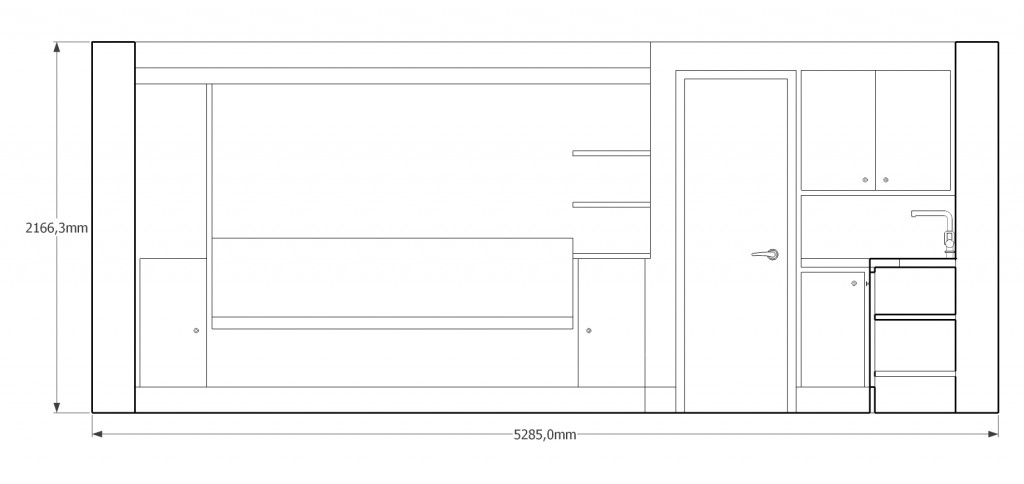

Tværsnit gennem kolonihavehus. Ane Boa arkitekt
En snittegning er en teknisk tegning, der viser, hvordan en bygning eller et objekt ser ud, når det skæres lodret (eller vandret) igennem på en bestemt linje. Det man snitter igennem, tegnes federe op end resten.
Snittegninger bruges i arkitektur, ingeniørarbejde og i fremstilling af produkter og viser typisk detaljerede oplysninger om bygningens eller objektets indre struktur.
Snittegninger viser normalt dimensioner og specifikationer af elementerne inden i bygningen eller objektet, såsom vægge, døre, vinduer, bjælker, rør, kabler og mekaniske systemer. De kan også vise detaljer om materialer, farver og overfladebehandlinger.
Snittegninger bruges af arkitekter og ingeniører til at planlægge og evaluere bygningsdesign og funktion samt til at kommunikere deres designidéer til klienter, entreprenører og håndværkere. De er også vigtige i fremstillingsprocesser, da de viser, hvordan forskellige dele af et objekt passer sammen.

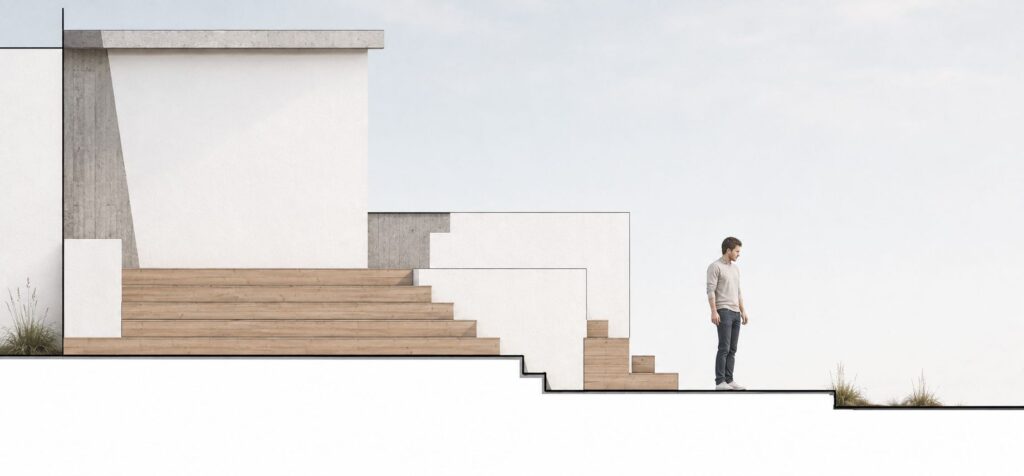

Arkitekter kan godt lege lidt med visualiseringen af et snit, som her hvor jeg holder alle mål, men lægger materialer og lidt dybde i et terrasseprojekt for en kunde.
Snittegninger er typisk målfaste tegninger, men kan i sjældnere tilfælde rumme perspektiv.
Opstalt: Hvad er en opstalt?
En opstalt er en målfast tegning, der visualiserer fx et hus, en genstand eller et produkt set fra en bestemt vinkel. Opstalter bruges til at kommunikere design og dimensioner af et produkt, samt til at vise en bygnings facade uden perspektiv (hvilket også omtales som normalprojektion). I eksemplet ovenfor, kan taget forekomme lidt pudsigt, fordi tagryggen i virkeligheden ligger længere tilbage end husets facade, men vi har fjernet den rumlige dimension og arbejder kun i to retninger (fra højre til venstre, og op og ned). En anden ting der giver tegningen et lidt barnligt preg er, at man intet ser af siderne på huset.
En typisk opstalt viser en side af et produkt, herunder dimensioner og specifikationer. Opstalter kan også vise detaljer om materialer, farver og overfladebehandlinger.
Opstalter er nyttige i designprocessen, da de giver et detaljeret billede af, hvordan produktet vil se ud og fungere. De bruges også i produktionen for at sikre, at produktet er præcist og opfylder alle krav og specifikationer.
Opstalter kan være håndtegnede eller computer-genererede. 2D-opstalter viser produktet i flad for
Hvad er isometrisk tegning?

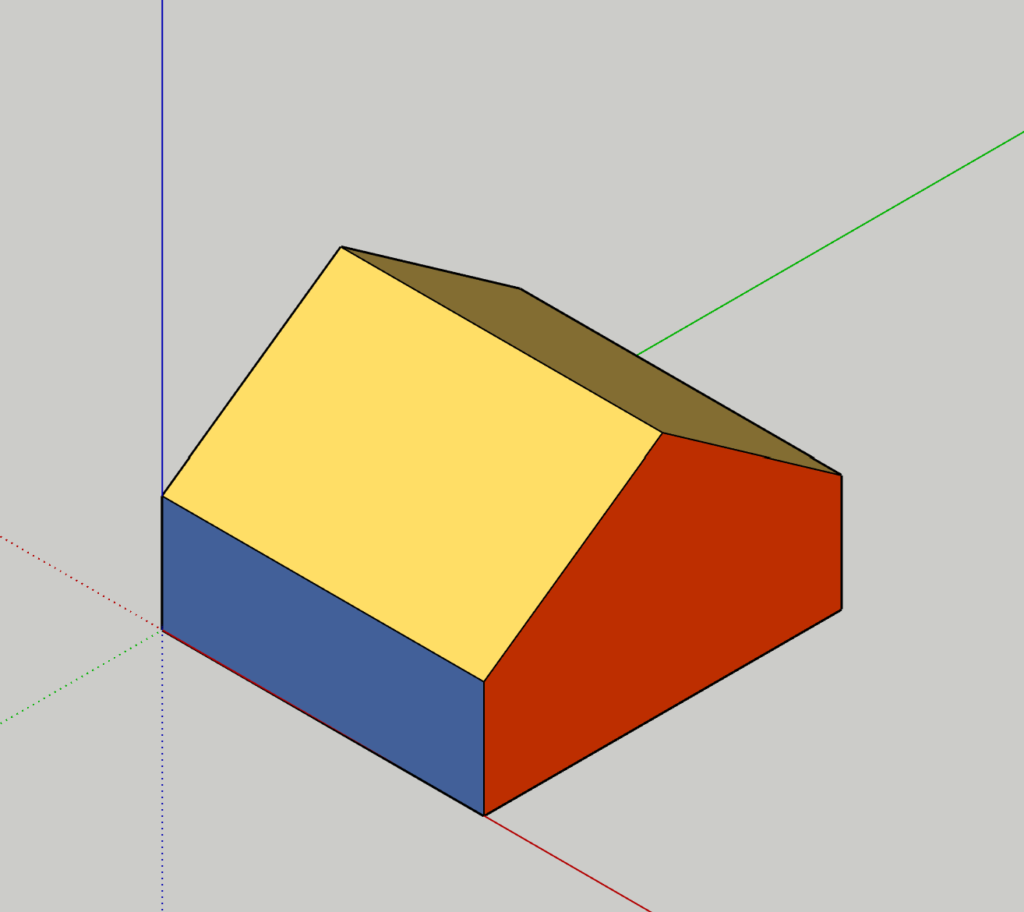

En isometri er en målfast 3D tegning, som ikke indeholder perspektiv. Tegningen forekommer fortegnet og barnlig for de fleste, fordi vi normalt oplever dybde med perspektiv, og dermed forkortet.
Læg mærke til, at hjørnet længst væk, er nøjagtigt samme dimension som hjørnet tættest på. Og at alle linjer der tilhører en ret vinkel, ligger parallelt med en akse, uanset hvor i tegningen de ligger.
En isometrisk tegning er en type parallelprojektion, hvor de tre rumlige akser ligger med 120 graders vinkel til hinanden, og hvor ingen af akserne forkortes i forhold til de andre. Det betyder, at mål kan aflæses direkte langs alle tre akser, og at parallelle linjer i objektet forbliver parallelle på tegningen, i modsætning til en perspektivtegning, hvor linjerne sigter mod et forsvindingspunkt. Isometrien er én af flere aksonometriske projektionsformer, og bruges ofte i tekniske og arkitektoniske tegninger, netop fordi den kombinerer rumlig læsbarhed med målfasthed.
Perspektivtegninger
Perspektivtegning/skitse af rumlighed set invdendigt i et projekt under opbygning i SketchUp (2007). Ane Boa
En teknisk perspektivtegning er en form for teknisk tegning, der viser et objekt eller en struktur fra en visuel synsvinkel, der skaber en følelse af dybde og rummelighed. Perspektivtegninger bruger perspektiviske principper for at skabe et tredimensionelt billede af et objekt på en flad overflade.
Perspektivtegninger kan være nyttige i mange forskellige industrier, herunder arkitektur, ingeniørarbejde, produktionsdesign og mere. De kan bruges til at kommunikere designkoncepter, dimensioner og specifikationer på en måde, der giver en mere realistisk og visuelt forståelig fremstilling af produktet eller strukturen.
Med Ai kan man nemt skabe tredimensionelle visualiseringer der ser mere virkelige ud end det lid kedeligere stregtegninger, som dog er til at bygge efter.
Der er flere typer af perspektivtegninger, herunder etpunktsperspektiv, to-punktsperspektiv og tredimensionelt perspektiv. Et-punktsperspektiv bruger en enkelt forsvindingspunkt for at skabe en følelse af dybde og rummelighed, mens to-punktsperspektiv bruger to forsvindingspunkter. Tredimensionelt perspektiv, også kendt som tredimensionel perspektivtegning eller 3D-perspektiv, viser objektet i tre dimensioner og kan drejes og ses fra forskellige vinkler.
Valget mellem etpunkts, topunkts og tredimensionelt perspektiv afhænger af, hvor meget dybde og bevægelighed opgaven kræver.
